一、概述：

深圳市锂鼎科技生产的锂电池组均衡维护仪，是一款新能源汽车锂电池组的养护设备。可以解决动力电池在串联成组后，因各单体电池存在不一致性，造成电池单体电量不均衡性问题不停扩大，从而导致电池的寿命缩短，巡航里程减少，甚至导致电池完全失效的问题。

其主要设计思想是通过采集单体电池参数，使用智能算法分析判断电池组的深层次问题。

采用“串充补齐”的方式，对落后电池进行精准补电，确保每串单体电池充满电量，把组内各单体电池间的电量差异维护到出厂水平。从而消除电池组短板效应，使电池整组容量恢复到接近出厂水平。

二、产品特点：

• 采用顶端、底端对齐均衡模式，让所有单体并行充放电，确保所有单体充满电量或放完

• 电量。

• 高可靠性设计，可自检识别多种故障及设备自身故障；

• 采用互证安全机制，从而确保不会因为设备自身故障造成电池损坏。

• 采用第三代半导体氮化镓开关器件，可以显著提升能源效率。

• 使用模块化设计，所有模块支持随拔随插，产品维修更为方便。

• 设备小型便携、重量轻，充分考虑用户便携方便性。

• 支持线束及电池类型自动识别。

• 支持跨接线自动识别以及手动设置，自动跳过未连接电池的跨接线（短接线）；

• 支持输出电流无级可调，范围 0.5-5A。

• 充放电截止电流（均衡结束判断条件）无级可调，范围 0-5A；

• 支持均衡记录数据导出，内置 16GB 内存卡。

• 设备稳定性好，通信及内部软件运行稳定。

• 操作简单方便，可一键式操作。

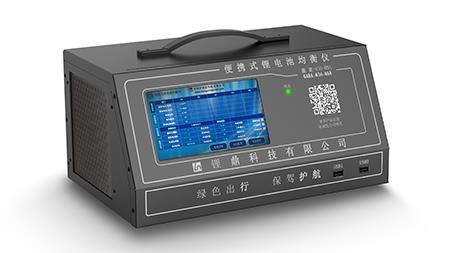

三、产品外形图：

四、极限工作参数及使用环境：

(1) 电源最大允许输入电压范围：176V 至 264V。

(2) 产品工作环境温度最大允许范围：-20℃至 60℃。

(3) 产品工作环境湿度最大允许范围：≤ 90%，无凝露，无强烈振动，无腐蚀性气体。

(4) 设备最大允许存储温度：-30℃至 80℃（注：不能将设备长期保存在最高或最低极限温度

中）。

(5) 整机尺寸



五、产品接线说明示意图解

六、功能及性能说明：

(1) 恒流输出可调功能：

输出电流 0.5-5A，可在液晶显示屏上，连续线性设置。

(2) 电池电压采集、显示功能：

电池组内所有单体电池电压，可通7 寸真彩显示屏显示在显示显示屏上，显示屏可显示电

池单体电压、最大最小电压、模块温度、补入电量等信息。

(3) 可适配电池类型包括：

产品可适配目前市场上常见的磷酸铁锂、三元锂、钛酸锂电池，产品充电起始电压和截止电

压可在液晶显示屏上进行设置，起始充电电压可设范围：1.0V-4.2V；截止充电电压可设范围：

1.5V-4.35V。

(4) 电池接线自动识别功能：

产品可自动识别电池串数，一般不需要手动进行配置，电池连接线后如果识别不准确，可

再点一次“自动配置”按钮即可；只有自动识别功能无法正确识别时，才需要人工手动进行配置。

(5) 线序定义可设功能：

电池线束编号顺序不同的厂家，定义不同，有些厂家是从总负开始编号，有些则从总正开

始编号。这样除了阅读电压不方便之外，线束对齐方式也有不同，本产品可以在 10 寸真彩液

晶屏幕上设置接线顺序，方便客户更好的进行线序设置。

(6) 模块内部温度显示、保护及报警功能：

产品内置温度检测，每个模块对应一个温度传感器，可检测模块温度是否过高，如果模块温度过高，产品会显示温度过高异常进行报警，此时请清洁里面的灰尘或者更换风扇。

(7) 补电容量显示及控制功能：

产品每串电池补入电量都可以在显示屏上显示出来，在补电过大时电池会显示故障。

(8) 数据记录显示及导出功能：

产品可以将均衡电压以曲线形式直接在屏幕上显示，也可以导出成 EXCEL 文件到外部查看。机内含 16G TF 卡，可以显示一段时间的数据记录，如果超出容量空间会自动回滚。

(9) 均衡维护时间显示功能：

产品可以在按下“开始维护”按钮之后开始计时，按“停止维护”结束计时。

(10) 错接、反接、跨接、掉线、短路保护及报警功能：

产品电池连线错误，在跨接电压 80V 以内不会造成设备损坏，并且会在显示屏上报接线故障错误。

(11) 设备充电单元无输出自检功能：

如果产品的开关电源模块发生损坏，或者电池内阻异常，系统的自检程序发现异常会自动停止输出保护且在屏幕上显示报警。

(12) 系统时钟自动校准功能：

产品在网络连接正常时，会自动校准系统时钟，无需人工进行时钟校准。

(13) 手动控制输出功能：

产品含有人工模式功能，可人为打开或者关闭任何一个通道输出电源，强制给电池充电，此模式可用于产品测试以及其他特殊作用。

注意：此功能需要有人值守，因为电源输出或者关闭全凭人工控制，系统不会自动关闭，若无人值守有可能会造成电池过充，故请谨慎使用。

(14) 电压校准功能：

产品含有电压校准功能，如果实测电压和显示电压相差较大，将实测电压输入即可更正电压显示。

注意：电压校准只能在 2%的范围之内进行校准。

(15) 产品信息查询功能：

产品的各种出厂数据都可以查询，包括设备软件版本、硬件版本、显示屏软件版本、UI软件版本等，还包括产品生产日期、产品激活日期、产品剩余使用时间、产品 ID 号等信息。

(16) 产品信息查询功能：

设备固件的升级功能，设备通过 USB 连接电脑后在电脑端用软件升级工具，可升级设备固件，解决产品使用过程中发现的软件 BUG。

 七、基本参数及主要技术指标：

(1) 电源额定输入电压：AC220V±15%

(2) 电源输入频率：50Hz±10Hz

(3) 最大输出功率：

(4) 单串输出电流：0.5-5A 可调

(5) 输出电流精度：±50mA

(6) 单串最大输出电压：5V

(7) 电池充电输出截止电压可调范围：1.500V 至 4.350V

(8) 电池充电最低允许起始电压可调范围：1.000V 至 4.350V

(9) 电池电压测量精度：不校准时±10mV，全温度范围±10mV，校准后±1mV

(10) 设备耐压性能：

电源输入线对电池线束：≥2500V

电源输入线对外壳：≥2500V

(11) 设备绝缘性能：≥10MΩ

(12) 输出反接、跨接单串耐压：80V

(13) 防护等级：IP21

(14) 冷却方式：风冷

(15) 阻燃等级：94V-0

(16) 噪音：68dB

八、设备附件及调试服务：

九、设备主要元器件：
